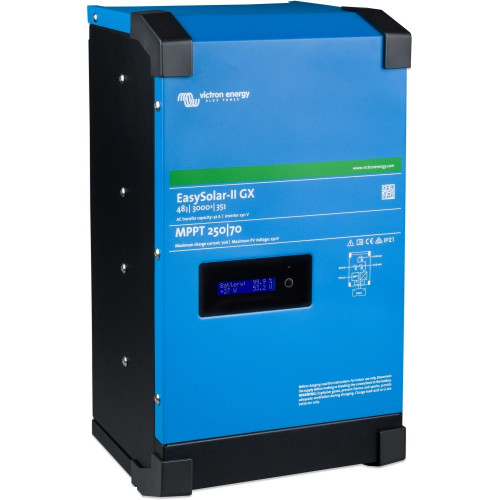

Інвертор гібридний Victron Energy EasySolar-II 48/3000/35-32 MPPT 250/70 GX 3 кВА/2,4 кВт 1 фаза 1 MPPT

Пристрій EasySolar поєднує в одному корпусі контролер напруги сонячного заряду MPPT, інвертор/зарядний пристрій та систему розподілу змінного струму. Виріб відрізняється простотою монтажу та вимагає мінімум дротових підключень.

Рішення "все в одному" для систем сонячної енергії

Пристрій Victron EasySolar-II GX поєднує в собі такі елементи:

• • Зарядний пристрій/інвертор MultiPlus-II
• • Контролер сонячного заряду SmartSolar MPPT-Tr
• • Пристрій GX із екраном 2 x 16 символів.

Ці елементи вже взаємно підключені усередині єдиного корпусу. Це набагато спрощується більшість підключень, що дозволяє зберегти час і гроші.

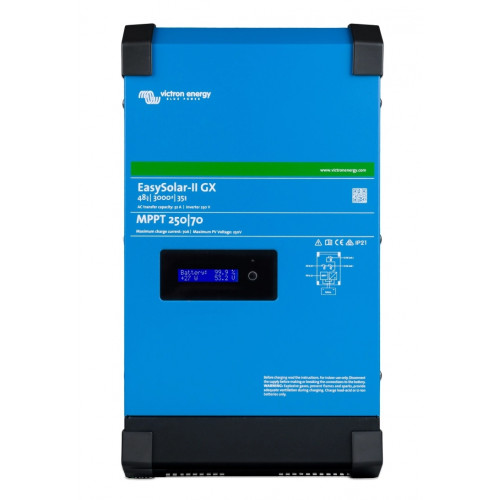

Екран та Wi-Fi

• Екран відображає параметри батареї, інвертора та контролера сонячного заряду. Такі ж параметри можна вважати за допомогою смартфона або іншого пристрою Wi-Fi. Крім цього, Wi-Fi можна використовувати для налаштування та зміни параметрів системи.

Контролер сонячного заряду

• DC-вихід SmartSolar MPPT паралельно підключений до DC-виходу інвертора/зарядного пристрою MultiPlus-II. Вимикач MultiPlus-II також керує роботою SmartSolar MPPT.

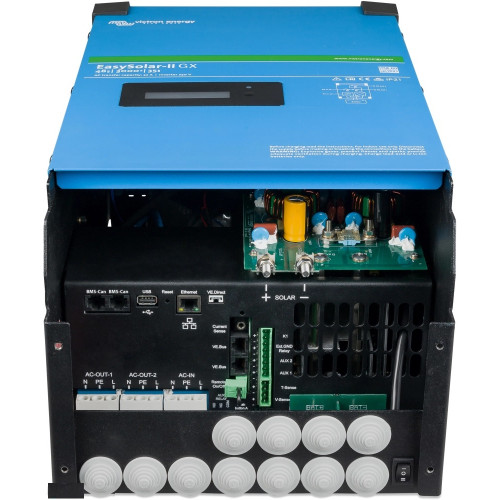

Пристрій GX

Вбудований пристрій GX включає:

• • Інтерфейс BMS-Can. Може бути використаний для підключення до сумісної батареї, керованої CAN-bus. Зауважте, що цей порт не сумісний з VE.Can.
• • USB порт
• • Ethernet порт
• • VE.Direct порт

Пристрій GX керує MultiPlus-II та SmartSolar MPPT за допомогою, відповідно, VE.Bus та VE.Direct підключень.

Технічні характеристики:

ІНВЕРТОР/ЗАРЯДНИЙ ПРИСТРІЙ

• PowerControl та PowerAssist: Так
• Перемикач передачі: 32 A
• Макс. вхідний перем. струм: 32 A
• Додатковий вихід: Так (32A)

ІНВЕРТОР

• Діапазон вхідної напруги: 38 – 66 В
• Вихід: Вихідна напруга: 230 В AC ± 2%; Частота: 50 Гц ± 0,1%
• Довговрем. вихідна потужність при 25 °C: 3000 ВА / 2400 Вт
• Довговрем. вихідна потужність при 40 °C/65 °C: 2200 Вт/1700 Вт
• Макс. чиста вхідна потужність: 2500 ВА
• Пікова потужність: 5500 Вт
• Максимальна ефективність: 95%
• Потужність без навантаження: 11 Вт
• Потужність без навантаження в режимі AES: 7 Вт
• Потужність без навантаження в режимі пошуку: 2 Вт

ЗАРЯДНИЙ ПРИСТРІЙ

• Вхід АС: Діапазон вхідної напруги: 187-265 АС; Вхідна частота: 45 – 65 Гц
• Напруга заряду 'абсорбція': 57,6 В
• Напруга 'плаваючого' заряду: 55,2 В
• Режим збереження: 52,8 В
• Макс. струм заряду батареї: 35 A
• Датчик температури батареї: Так
• Програмоване реле: Так
• Захист: a – g
• Порт зв'язку: VE.Bus Для парал. та 3-фазної роботи, зовніш. моніторингу та системної інтеграції
• Комунікаційний порт загального призначення: Так, 2x

КОНТРОЛЕР СОНЯЧНОГО ЗАРЯДУ

• Модель: SmartSolar MPPT 250/70-Tr
• Максимальний струм на виході: 70 A
• Максимальна потужність PV: 4000 Вт
• Максимальна напруга відкритого PV ланцюга: 250 Вт
• Максимальна ефективність: 98%
• Автономне споживання: 20 мА
• Напруга абсорбційного заряду, за замовчуванням: 57,6 В
• Напруга плаваючого заряду, за замовчуванням: 55,2 В
• Захист: a – e

ЗАГАЛЬНЕ

• Інтерфейси: BMS-Can, USB, Ethernet, VE.Direct, Wi-Fi
• Зовнішній вимикач: Так
• Діапазон робочої температури: -40...+65°C (вентиляторне охолодження)
• Вологість (без конденсації): макс. 95%

Корпус

• Матеріал та колір: алюміній (синій, RAL 5012)
• Категорія захисту: IP21
• Підключення батареї: Болти M8
• PV підключення: Болти M6 230 В
• AC-підключення: Клеми з гвинтами 13 мм² (6 AWG)
• Вага: 26 кг
• Розміри (В х Ш х Г): 506 х 275 х 237 мм

СТАНДАРТИ

• Безпека: EN-IEC 60335-1, EN-IEC 60335-2-29 EN-IEC 62109-1, EN-IEC 62109-2
• Викиди / Імунітет: EN 55014-1, EN 55014-2 EN-IEC 61000-3-2, EN-IEC 61000-3-3 IEC 61000-6-1, IEC 61000-6-2, IEC 61000-6-3
